UL94是设备和电器塑料零件可燃性测试的防火等级标准，属于塑料材料防火性能评价体系。共有 12种等级： HB、V-0、 V-1 、 V-2、5VA、 5VB 、 VTM-0、VTM-1 、 VTM-2 、 HBF 、 HF-1 、 HF-2 ，其中VTM 系列适用于塑料薄膜， HBF 系列针对发泡材料。塑料阻燃等级：HB < V-2 < V-1 < V-0 < 5VB < 5VA 。
HB：3-13mm厚样品，燃烧速度小于40mm/min；小于3mm厚样品 ，燃烧速度小于75mm/min，或在100mm标志前熄灭。
V-2：对样品进行两次10秒燃烧测试后，火焰在60秒内熄灭，允许有燃烧物滴下，但滴落物不能引燃脱脂棉。
V-1：对样品进行两次10秒燃烧测试后，火焰在60秒内熄灭，不能有燃烧物滴下。
V-0：对样品进行两次10秒燃烧测试后，火焰需在30秒内熄灭，且不能有燃烧物滴下。
5VB：对样品进行五次5秒燃烧测试后，火焰在60秒内熄灭，不能有燃烧物滴下，允许样品被烧穿。
5VA：对样品进行五次5秒燃烧测试后，火焰在30秒内熄灭，且不能有燃烧物滴下，样品不允许被烧穿。
VTM-0、VTM-1、VTM-2：适用于塑料薄膜，评判标准与V-0、V-1、V-2类似，但针对薄材料。
HBF、HF-1、HF-2：适用于发泡材料，HBF要求燃烧速度不超过40mm/min或在125mm标志前熄灭；HF-1和HF-2对燃烧时间和滴落物引燃有不同要求。
UL94用来评价材料在被点燃后火焰熄灭的能力。根据燃烧速度、燃烧时间、抗滴落能力以及滴落物是否燃烧等有多种评判方法。每种被测材料根据颜色或厚度都可以得到许多值。当选定某个产品的材料时，其 UL等级应满足塑料零件壁部分的厚度要求。UL等级必须与厚度值一起报告，常见 UL94测试方法：

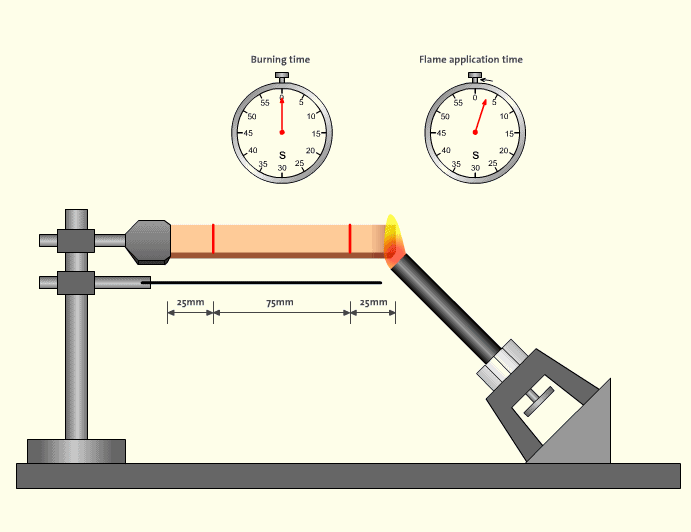

◆ 水平燃烧测试（ HB）
HB是 UL94 标准中最低的阻燃等级。试验方法是水平夹住试片的一端与水平成45±2 度，取一铁网，水平固定在试片下方 10±1mm，将本生灯（火焰高度 20mm 左右）成 45 度，移动到试片另一端接触样品6mm ，并计时 30±1 秒后移开，待试片烧至 25mm 标记时，启动另一计时器。若在 30±1 秒内就烧至 25 mm 的标记时，启动另一计时器，并将本生灯移开。
|
水平燃烧测试
|
燃烧速率
|
阻燃等级
|
|
样品厚度3-13mm
|
≤40 mm/min
|
HB
|
|
样品厚度<3mm
|
≤75 mm/min
|
HB
|
|
火焰在标记线前熄灭（ 25mm||100mm ）
|
=0 mm/min
|
HB
|

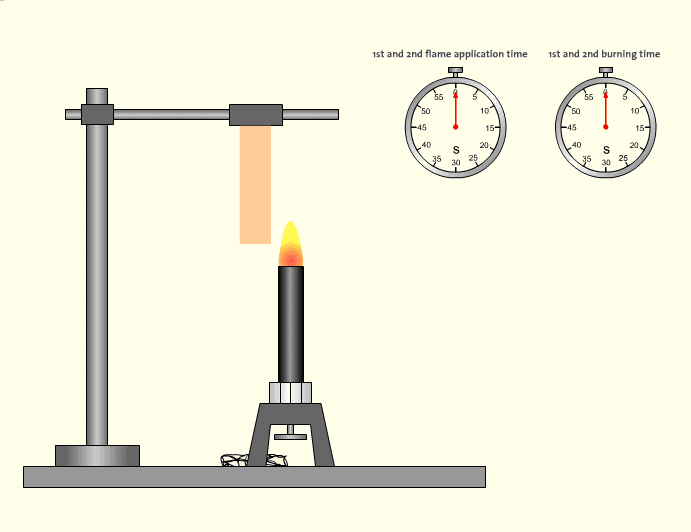

◆50w 垂直燃烧测试
本生灯（火焰高度20mm 左右）接触样品下方中心点燃烧10±0.5秒后，以 300mm/s 的速度移开本生灯，距离试片至少 150mm，并记录第一次的自燃时间。自燃停止后，马上进行第二次燃烧，燃烧 10 ±0.5 秒后，移开本生灯，并记录第二次自燃时间及火焰熄灭后的炽红时间。
|
50w垂直燃烧测试
|
V-0
|
V-1
|
V-2
|
|
施加火焰后的自燃时间（ s ）
|
≤10
|
≤30
|
≤30
|
|
总计自燃时间（s）（10次的自燃时间）
|
≤50
|
≤250
|
≤250
|
|
第2 次施焰后自燃+炽红时间（ s）
|
≤30
|
≤60
|
≤60
|
|
滴落物引燃棉花
|
×
|
×
|
√
|
|
烧至夹具（样品完全燃烧）
|
×
|
×
|
×
|

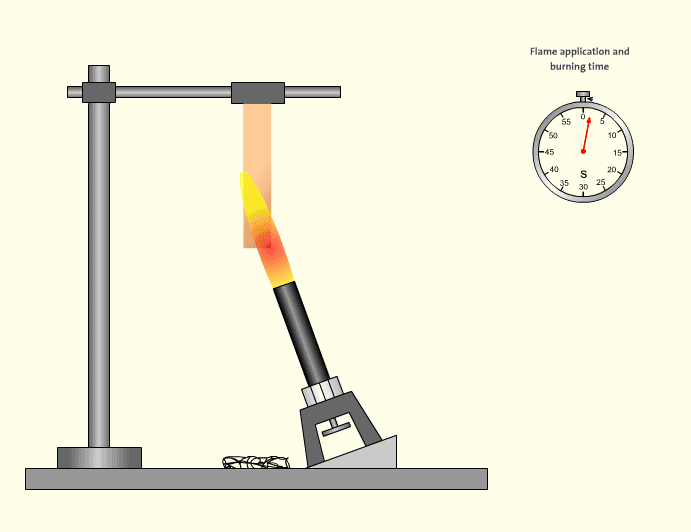

◆500w 垂直燃烧试验-板状试样
将本生灯（火焰高度125mm 左右）保持与水平成20±5度移动到试片旁，使火焰内焰（高 40mm ± 2mm）的尖端接触样品底端的一边，燃烧5 ± 0.5秒后，移开本生灯 5 ± 0.5 秒，重复此动作五次，在第五次燃烧后移开并记录自燃时间及火焰熄灭后炽红时间。

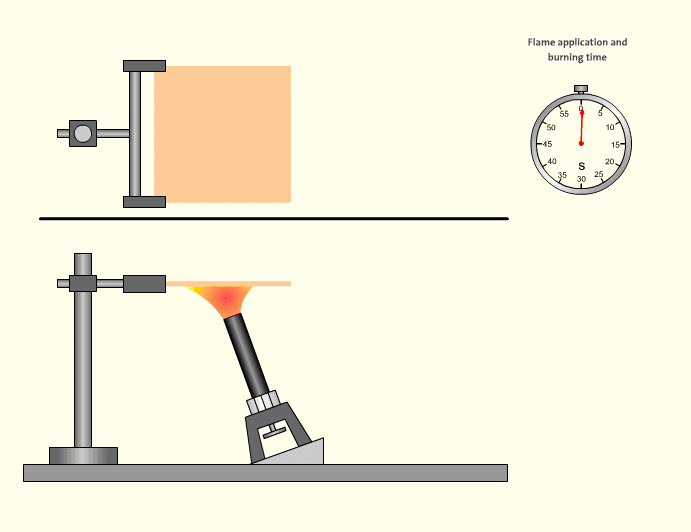

◆500w 垂直燃烧试验-棒状试样
将试片用夹具或治具水平固定住，将本生灯以与水平成 20 ±5度移动到试片下方，火焰内焰的尖端接触样品底部中心点燃烧5± 0.5 秒后，移开本生灯5±0.5 秒，重复此动作五次，在第五次燃烧后移开并观察记录试片是否有破洞损坏。
|
500w 垂直燃烧试验
|
5VA
|
5VB
|
|
任一样品5次施焰后自燃+炽红时间（s）
|
≤60
|
≤60
|
|
滴落物引燃棉花
|
×
|
×
|
|
样品破洞（<3mm）
|
×
|
√
|
