sabic代理

沙伯动态

退火处理消除内应力解决产品开裂问题

作者: 苏州善德宸信 编辑: 苏州善德宸信 来源: 苏州善德宸信 发布日期: 2020.06.01
信息摘要:
退火处理:退火处理(Aealig)主要是指将材料曝露于高温一段很长时间后,然后再慢慢冷却的热处理制程。主要目的是释放应力、增加材料延展性和韧…

退火处理:

退火处理(Annealing)主要是指将材料曝露于高温一段很长时间后,然后再慢慢冷却的热处理制程。主要目的是释放应力、增加材料延展性和韧性、产生特殊显微结构等。

问题描述:

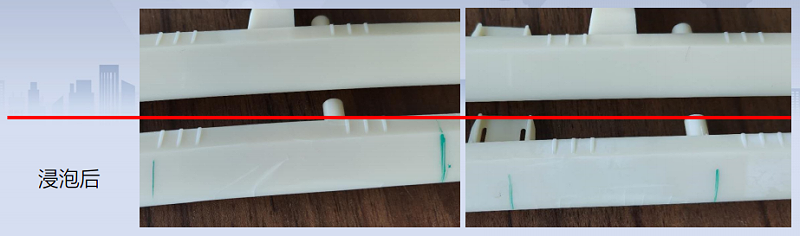

客户使用电镀级PC/ABS材料生产产品,使用冰醋酸做内应力检查,浸泡 2-3分钟后在进胶口附近,出现严重开裂。

退火处理消除内应力解决产品开裂问题

现场情况:

1、开裂情况主要原因为产品内部有残留应力。

2、现场发现模温及料温偏低,这种情况下,材料流动困难,需要极大压力才能充填模腔,且材料在模腔内会较快冷却,应力被冻结在产品内部(特别是进胶口附近);

3、使用低料温的原因是因为模具大,必须使用大机台;但相对客户的产品克重轻,机台螺杆行程370 ,注塑实际使用行程60,才占注塑机最大注塑量的16% (一般我们建议这个值为30-80%);并且,该产品成型周期为65 秒,加上热流道,计算得出实际材料在料管内滞留时间超过10分钟,必须使用低料温降低材料降解的风险。

4、使用低模温的原因是因为提升模温到正常的90 ℃后,产品筋位部位会出现缩水,必须使用更大的保压压力补偿收缩,这样内应力反而更大,更容易开裂。

改善建议:

1. 修改模具,增加进胶口数量,加大进胶口,对筋位减胶;

2. 或者对产品进行烘烤退火处理,以消除内应力。

改善情况:

客户在对产品进行80-90℃2-3 小时小时烘烤退火处理后,再做冰醋酸应力检查,无开裂情况出现。

总结:

产品应力开裂如果无法使用注塑工艺改善,那我们可以考虑对产品作退火后处理,以消除产品内部的内应力残留。


咨询热线

15366296797

苏公网安备 32059002003430号
